电缆桥架在我国的应用只有十多年时间,在欧美发达国家也不过是几十年而已。在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架显的很不起眼，也很少有人关注，但它现在也是整个布线工程中不可缺少的部分。平时,有很多人不太了解电缆桥架到底是什么，可能就算知道，也只是简单了解。电缆桥架到底是什么？有什么用途？怎么选择？又如何安装？下面我们一起来学习一下！ 一、电缆桥架的用途

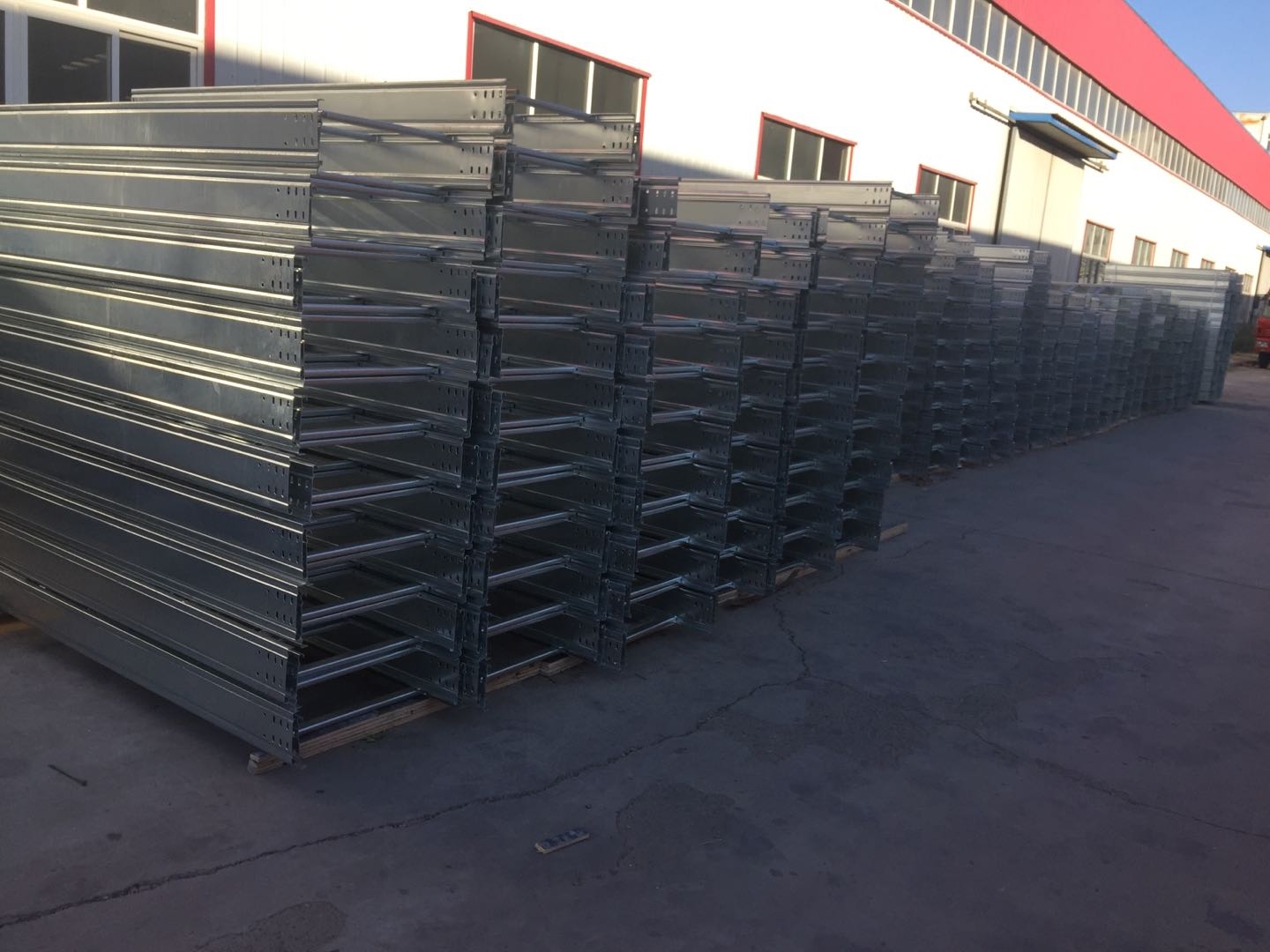

首先我们要知道电缆桥架有哪些种类，电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。
  其实，电缆桥架对于很多人来说是不太常见的，而电缆桥架由于其特有的特质一般应用于电力方面的行业，在本质上来说电缆和桥架是两种东西，一般只有在户外的建筑当中才会比较容易见到这样的组合，而桥架主要是对电缆起到保护作用，它的防腐蚀性以及耐水性在一定程度上保护了电缆，并增加了其使用寿命，所以像这种组合用于一般的工程建设是最合适不过的了。
且根据桥架的制作材料的不同也有不同的类型，有金属制的桥架，还有玻璃钢材料所制的桥架以及不锈钢/铝合金材质的桥架。
电缆和桥架的用途：
（1）电缆桥架支撑电缆的方式，支持道路桥梁交通。
（2）电缆桥架是允许在开放跨线运输安全的桥梁。
（3）电缆盘可用于室外，因为他们的粉末涂料，它们都腐蚀保护，但它们不具有特定的批准，他们不应该使用的环境中，有极端的盐含量，因为它最终将腐蚀。
二、电缆桥架型式、品种选择
（1）需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。
（2）强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
（3）除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
（4）在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
（5）大跨距（>3m）要选用复合型桥架（FB）。
（6）户外要选用复合环氧树指桥架（F）。
三、电缆桥架规格选择
（1）桥架的宽度和高度就按下表选择，并应符合电缆填充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。
（2）各种弯通及附件规格应符合工程布置条件并与桥架相配套。
（3）支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。
（4）桥架横截面积的选择见表桥架上电缆网络中任一线路的最大自动过电流保护的额定电流值或整定值（A） 桥架横截面充许最小值(mm2) 0-60 129 61-100 258 101-200 452 201-400 645 401-600 968 四、线缆桥架的计算公式
（1）线缆桥架的实际荷载量计算
G总 = n1*q1+ n2*q2 + n3*q3……nn*qn
公式中：G总为总荷载，q1、q2、q3……qn为每根电缆单位重量（kg/m），n1、n2、n3……nn为相同电缆的根数。
（G总 （2）电缆桥架宽度的计算
电缆桥架宽度的确定随着电力电缆和控制电缆工作制的不同而有所区别。由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：
b = n1*(d1+k1)+n2*(d2+k2)+n3*(d3+k3)+……nn*（dn+kn）
公式中：d1、d2、d3……dn为桥架内各种电缆的外径，单位为mm；n1、n2、n3……nn为上述同种型号规格电缆的根数；K1、k2、k3……为上述电缆放置时的间距，其值最小应大于电缆直径的1／4。
五、电缆桥架支、吊架的配置
电缆桥架作为布线工程的一个配套项目,尚无专门的规范指导,各生产厂家的规格形式缺乏通用性,所以在选择支吊架的时候应根据桥架的类型、规格、数量来选用。

（1）户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。
（2）非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
（3）拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。
（4）桥架直线段每隔50m应予留伸缩缝20-30mm（金属桥架）。
六、电缆桥架的施工要点及安装方法
1、测量定位：
用弹线法标识桥架的安装位置，确定好支架的固定位置，做好标记。竖井内桥架定位应先用悬钢丝法确定安装基准线，如预留洞不合适，应及时调整，并做好修补。

2、电缆桥架制作安装
我们依据施工图设计标高及桥架规格，进行定位，然后依照测量尺寸制作支架，支架进行工厂化生产。在无吊顶处沿梁底吊装或靠墙支架安装，在有吊顶处在吊顶内吊装或靠墙支架安装。在无吊顶的公共场所结合结构构件并考虑建筑美观及检修方便，采用靠墙、柱支架安装或屋架下弦构件上安装。靠墙安装支架固定采用膨胀螺栓固定，支架间距不超过2米。在直线段和非直线段连接处、过建筑物变形缝处和弯曲半径大于300mm的非直线段中部应增设支吊架，支吊架安装应保证桥架水平度或垂直度符合要求。

3、电缆桥架
a.对于特殊形状桥架，将现场测量的尺寸交于材料供应商，由供应商依据尺寸制作，减少现场加工。桥架材质、型号、厚度以及附件满足设计要求。b.桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾。c.将桥架举升到预定位置，与支架采用螺栓固定，在转弯处需仔细校核尺寸，桥架宜与建筑物坡度一致，在圆弧形建筑物墙壁的桥架，其圆弧宜与建筑物一致。桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。桥架之间缝隙须达到设计要求，确保一个系统的桥架连成一体。d.跨越建筑物变形缝的桥架应按企业标准《钢制电缆桥架安装工艺》做好伸缩缝处理，钢制桥架直线段超过30m时，应设热胀冷缩补偿装置。e.桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直度偏差不超过5mm/m。

4、接地处理
电缆桥架的接地处理镀锌桥架之间可利用镀锌连接板作为跨接线，把桥架连成一体。在连接板两端的两只连接螺栓上加镀锌弹簧垫圈，桥架之间用不小于4mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路。桥架整体与接地干线应有不少于两处的连接。
5、多层桥架安装;分层桥架安装
先安装上层，后安装下层，上、下层之间距离要留有余量，有利于后期电缆敷设和检修。水平相邻桥架净距不宜小于50mm，层间距离应根据桥架宽度最小不小于150mm，与弱电电缆桥架距离不小于0.5m。
